el riesgo eléctrico
​
-
choque eléctrico: contactos eléctricos directos o con las masas puestas accidentalmente en tensión (indirectos).
-
quemaduras: por choque eléctrico o por arco eléctrico.
-
caídas o golpes: producidos a consecuencia del choque o arco eléctrico.
-
incendios o explosiones: originadas por la electricidad.
​
​
​
​
​
​
​
​
​
​
​
Uso De Protoboard Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.
TABLA ELECTRICIDAD Y SIMBOLOGIA
segundo periodo
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
Circuito en serie
Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros) se conectan secuencial mente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente
​
​
​
​
​
​
​
​
​
​
​
​
​
Circuito Paralelo
Un circuito paralelo es una conexión de dispositivos (generadores, resistencias, condensadores, bobinas, etc.) en la que los bornes o terminales de entrada de todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de salida
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
que es un contactor
Un contactor es un elemento electromecánico que tiene la capacidad de establecer o interrumpir la corriente eléctrica de una carga, con la posibilidad de ser accionado a distancia mediante la utilización de elementos de comando, los cuales están compuesto por un circuito bobina / electroimán por la cual circula una menor corriente que la de carga.
​
​
​
​
​
​
​
​
​
​
​
que es un rele termico
Un interruptor magnetotérmico, interruptor termomagnético o llave térmica, es un dispositivo capaz de interrumpir la corriente eléctrica de un circuito cuando ésta sobrepasa ciertos valores máximos. Su funcionamiento se basa en dos de los efectos producidos por la circulación de corriente en un circuito: el magnético y el térmicoEl dispositivo consta, por tanto, de dos partes, un electroimán y una lámina bimetálica, conectadas en serie y por las que circula la corriente que va hacia la carga.
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
1. La ley 1014 del 26 de enero 2006 de formato a la cultura del emprendimiento que tiene por objetivo, entre otros, promover el espíritu emprendedor en todos los estamentos del país.
2. Un emprendedor es una persona que tiene la capacidad de descubrir e identificar algún tipo de oportunidad de negocios y en base a ello organiza una serie de recursos con el fin de darle inicio a un proyecto empresarial.
3. Emprendimiento es una iniciativa de un individuo que asume un riesgo económico o que invierte recursos con el objetivo de aprovechar una oportunidad que brinda el mercado.
4. El plan de negocios es una descripción detallada del negocio que se quiere emprender, es un proyecto dinámico en el que se describe cómo se va a operar y desarrollar dicho negocio durante un período determinado.
5. Plan de negocios para empresa en marcha: El plan de negocios para una empresa en marcha debe evaluar la nueva unidad de negocio de manera independiente y además deberá distribuir los costos fijos de toda la empresa, entre todas las unidades de negocios, incluida la nueva.
Plan de negocios para nuevas empresas: Para las nuevas empresas, el desarrollo del plan de negocios se convierte en una herramienta de diseño, y parte de una idea inicial a la cual se le va dando forma y estructura para su puesta en marcha.
Plan de negocios para inversionistas: El plan de negocios debe estar redactado para atraer el interés de los inversionistas. Por ello, es importante que el documento incorpore toda la información necesaria sobre la idea o la empresa en marcha y sobretodo, datos relevantes que determinen la factibilidad financiera del negocio y el retorno de la inversión, que el inversionista puede obtener al apostar por la idea propuesta.
Plan de negocios para administradores: El plan de negocios para los administradores debe contener el nivel de detalle necesario para guiar las operaciones de la empresa.
​
Motor trifásico. Es una máquina eléctrica rotativa, capaz de convertir la energía eléctrica trifásica suministrada, en energía mecánica. La energía eléctrica trifásica origina campos magnéticos rotativos en el bobinado del estator lo que provoca que el arranque de estos motores no necesite circuito auxiliar, son más pequeños y livianos que uno monofásico de inducción de la misma potencia, debido a esto su fabricación representa un costo menor.
Los motores eléctricos trifásicos, se fabrican en las mas diversas potencias, desde una fracción de caballo hasta varios miles de caballos de fuerza (HP), se los construye para prácticamente, todas las tensiones y frecuencias (50 y 60 Hz) normalizadas y muy a menudo, están equipados para trabajar a dos tensiones nominales distintas.
​
​
​
​
​
​
“ESTRELLA”
En un sistema conectado en configuración “Estrella”, el voltaje de línea Vl = √3Vf , es decir el voltaje de fase Vf es raíz de 3 veces menor que el voltaje de línea Vl
En una conexión “Estrella” la corriente de línea es igual a la corriente de fase.
Los sistemas conectados en “Estrella”, requieren un menor nivel de aislamiento.
Los sistemas de conexión “Estrella”, se usan cuando se requiere una baja corriente de arranque
“DELTA”
En un sistema conectado en configuración “Delta”, el voltaje de línea Vl es igual al voltaje de fase Vf
Mientras que la corriente de fase es raíz de 3 veces menor que la corriente de línea
El nivel de aislamiento, es alto, ya que el voltaje de línea Vl es igual al voltaje de fase.
Este tipo de conexión, generalmente se emplea cuando se requiere un alto torque de arranque.
​
​
​
​
​
​
Los motores monofásicos son utilizados cuando no se dispone de un sistema trifásico y/o para pequeñas potencias, generalmente se utilizan para potencias menores de 2Kw o 3Kw.El suministro de corriente alterna (ca) trifásica no siempre está disponible en todas las instalaciones eléctricas, por ejemplo, en una vivienda el suministro es monofásico (fase + neutro) a 230V. Casi todos los frigoríficos y expositores de frío comerciales de los supermercados están accionados por compresores cuyos motores son monofásicos; lo mismo que las lavadoras domésticas; los portones de los garajes, etc.
​
​
​
​
​
​
​
​
​
​
​
​
​

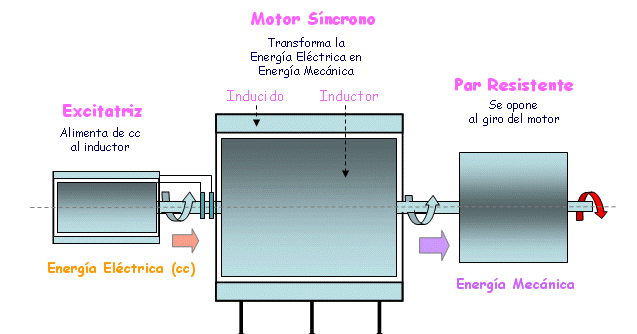

motor sincronico
Los motores síncronos son un tipo de motor de corriente alterna en el que la rotación del eje está sincronizada con la frecuencia de la corriente de alimentación; el período de rotación es exactamente igual a un número entero de ciclos de CA. Su velocidad de giro es constante y depende de la frecuencia de la tensión de la red eléctrica a la que esté conectado y por el número de pares de polos del motor, siendo conocida esa velocidad como "velocidad de sincronismo". Este tipo de motor contiene electromagnetos en el estátor del motor que crean un campo magnético que rota en el tiempo a esta velocidad de sincronismo
​
​
​
​
​
​
​
​
​
​
motor asincronico
El motor asíncrono, motor asíncrónico o motor de inducción es un motor eléctrico de corriente alterna, en el cual su rotor gira a una velocidad diferente a la del campo magnético del estator.
El motor asíncrono trifásico está formado por un rotor, que puede ser de dos tipos: a) de jaula de ardilla; b) bobinado, y un estator, en el que se encuentran las bobinas inductoras. Estas bobinas son trifásicas y están desfasadas entre sí 120º en el espacio. Según el teorema de Ferraris, cuando por estas bobinas circula un sistema de corrientes trifásicas equilibradas, cuyo desfase en el tiempo es también de 120º, se induce un campo magnético giratorio que envuelve al rotor. Este campo magnético variable va a inducir una tensión eléctrica en el rotor según la Ley de inducción de Faraday: La diferencia entre el motor a inducción y el motor universal es que en el motor a inducción el devanado del rotor no está conectado al circuito de excitación del motor sino que está eléctricamente aislado. Tiene barras de conducción en todo su largo, incrustadas en ranuras a distancias uniformes alrededor de la periferia. Las barras están conectadas con anillos (en cortocircuito) a cada extremidad del rotor. Están soldadas a las extremidades de las barras. Este ensamblado se parece a las pequeñas jaulas rotativas para ejercitar a mascotas como hámsters y por eso a veces se llama "jaula de ardillas", y los motores de inducción se llaman motores de jaula de ardilla.
​
​
​
​
​
​
​
​
​
​
​
​
Un servomotor (también llamado servo) es un dispositivo similar a un motor de corriente continua que tiene la capacidad de ubicarse en cualquier posición dentro de su rango de operación, y mantenerse estable en dicha posición.1​
El servomotor es un motor eléctrico lleva incorporado un sistema de regulación que puede ser controlado tanto en velocidad como en posición.
Es posible modificar un servomotor para obtener un motor de corriente continua que, si bien ya no tiene la capacidad de control del servo, conserva la fuerza, velocidad y baja inercia que caracteriza a estos dispositivos.
​
partes de un servo motor:
​
​
​
​
​
​
​
​
​
​
​
​
​
Funcionamiento de un servomotor
Los servomotores poseen tres cables, a diferencia de los motores comunes que sólo tienen dos. Estos tres cables casi siempre tienen los mismos colores, por lo que son fácilmente reconocibles.
​
​
​
​
​
Colores comunes de los cables de un servomotor
Los colores dependerán del fabricante, pero difícilmente nos equivocaremos a la hora de reconocer los terminales del un servo. La necesidad de una señal de control para el funcionamiento de este tipo de motores hace que sea imposible utilizarlos sin un circuito de control adecuado. Esto se debe a que para que el circuito de control interno funcione, es necesaria una señal de control modulada. Para esto se utiliza modulación por ancho de pulsos, es decir, PWM.
El diagrama de bloque del servomotor representa de forma visual el servomotor como un sistema. El circuito electrónico es el encargado de recibir la señal PWM y traducirla en movimiento del Motor DC. El eje del motor DC está acoplado a un potenciómetro, el cual permite formar un divisor de voltaje. El voltaje en la salida del divisor varía en función de la posición del eje del motor DC.
​
​
Tipos de servomotores
Existen servomotores para todo tipo de usos. En la industria, la robótica, en el interior de las impresoras, máquinas CNC, etc. Para los efectos de este post nos interesan los servomotores de modelismo, que son los utilizados en prototipos de robótica. No tomaremos en cuenta los servomotores del tipo industrial.
Servomotores de tipo industrial
Servomotor de modelismo
Los servomotores de modelismo operan a voltajes bajos en corriente directa, típicamente entre 4 y 6 voltios. Los servomotores industriales operan tanto en DC como en AC (monofásico o trifásico). Para mí es un poco difícil escribir sobre este tipo de temas debido a que nunca he tenido la oportunidad de trabajar con un servo industrial. Lo que sé sobre ellos es por lo que he leído o lo habré visto en algún video o seminario. Los servos de modelismo, en cambio, se pueden adquirir a muy bajo costo en Internet y son populares entre los usuarios de Arduino.
Se debe resaltar que, dentro de los diferentes tipos de servomotores, éstos se pueden clasificar según sus características de rotación.
-
Servomotores de rango de giro limitado: son el tipo más común de servomotor. Permiten una rotación de 180 grados, por lo cual son incapaces de completar una vuelta completa.
-
Servomotores de rotación continua: se caracterizan por ser capaces de girar 360 grados, es decir, una rotación completa. Su funcionamiento es similar al de un motor convencional, pero con las características propias de un servo. Esto quiere decir que podemos controlar su posición y velocidad de giro en un momento dado.
Los servomotores de rango de giro limitado se pueden adecuar para que funcionen como servomotores de rotación continua. Sin embargo, si requerimos un servo de 360 grados es mejor comprar uno que haya sido diseñado para este tipo de uso
​
​
Rotor de jaula de ardilla. En su forma instalada, es un cilindro montado en un eje. Internamente contiene barras conductoras longitudinales de aluminio o de cobre con surcos y conectados juntos en ambos extremos poniendo en cortocircuito los anillos que forman la jaula.
El nombre se deriva de la semejanza entre esta jaula de anillos y barras y la rueda de un hámster (ruedas probablemente similares existen para las ardillas domésticas). La base del rotor se construye de un apilado hierro de laminación
​
​
​
​
​
​
​
​
tipos de arranque de motor trifasico:
​
arranque directo a linea​
arraque estrellka riangulo
Arranque por autotransformador
Arranque mediante resistencias en el estator
Arranque mediante resistencias en el rotor
​
​
gestion empresarial
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
tercer periodo
circuito inversor de motor trifasico
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
partes ;
​
1.fusibles
2.contactores
3.rele termico
4.motor trifasico
5.contacto auxiliar cerrado del rele termico
6.contacto cerrado de los contactores
7.stop
8.start
9.contacto abierto de los contactores
10.bobina de los contactores
11.luces piloto
​
funcionalidad:la funcionalidad del circuito consiste en que al accionar un contactor el circuto funciona permitiendo el movimiento del motor en un sentido, pero al desactivar el primer contactor y activar el segudo el motor se mueve pero en sentido contrario al inicial.
​
materiales:
​
1 breaker trifasico de fudibles
2 contactores
1 rele termico
1 motor trifasico
3 luces piloto.
1 stop
2start
​
circuito de control:
los contactos cerrados con la luz piloto al abrirse uno de los dos la luz deja de alumbrar
al presionar el contacto auxiliar de rele termico se abre el circuito al igual que si presionamos el stop pero si por el contrario preionamos el start el circuto se activa y funciona el circuto de potencia
​
circuito de potencia:
el motor gira cuando el contactor se acciona permitiendo que circule la energia
​
plc
PLC o Controlador Lógico Programable son dispositivos electrónicos muy usados en Automatización Industrial. Un PLC controla la lógica de funcionamiento de maquinas, plantas y procesos industriales, procesan y reciben señales digitales y analógicas y pueden aplicar estrategias de control. Programmable Logic Controller o Controlador lógico programable.
Se trata de un equipo electrónico, que, tal como su mismo nombre lo indica, se ha diseñado para programar y controlar procesos secuenciales en tiempo real. Por lo general, es posible encontrar este tipo de equipos en ambientes industriales
Las principales características de los PLCs que Logicbus ofrece son:
-
Fácil de usar y potentes conjuntos de instrucciones
-
Driver de comunicación abierto
-
Entorno operativo de fácil uso y gratuito
-
Tecnología del núcleo SoC
-
Potentes funciones de comunicación
-PLC Expandibles Serie FBs
-
Función de comunicación (hasta 5 puertos, incluyendo RS232, RS485, USB, Ethernet, CANopen y comunicación inalámbrica GSM y ZigBeee)
-
Frecuencia Máxima de 200 KHz(920 KHz modelo Fbs-MN) en las Entradas/Salidas Digitales
-
Expandible hasta 256 entradas y 256 salidas digitales
-
Reloj RTC integrado
-
PLC Avanzado
​
​
​
​
​
​
​
PLC Expandibles serie B1 y No Expandibles serie B1z
B1z
-
Función de comunicación (1 puertos RS232, USB)
-
Frecuencia Máxima de 50Khz en las Entradas/Salidas Digitales
-
No expandible
B1
-
Función de comunicación (hasta 2 puertos, incluyendo RS232, RS485, USB, Ethernet y ZigBeee)
-
Frecuencia Máxima de 50Khz en las Entradas/Salidas Digitales
-
Expandible hasta que la suma de entradas y salidas = 80
​
​
​
​
​
​
Relevadores Programables serie programable LBFAB
Son PLC de bajo costo, son ampliamente usados en la automatización, control de flujo, control automático de edificios y muchas otras areas. Es decir, el control automático realmente entra en todas partes de la vida de las personas, especialmente en el área de casas inteligentes y sistemas de control automático donde el control mediante tiempo es necesario. Los PLC de bajo costo realmente hacen un trabajo con habilidad y facilidad. Con apariencia fina y compacta y un diseño sumamente integrado, los PLC de bajo costo hacen tu vida mas conveniente y libre para entrar en el verdadero espacio de la super inteligencia.
​
​
​
​
​
​
​
​
ejemplo de codigo ladder
​
​
​
​
​
​
​
​
​
​
​
algnas variables controlables con plc son:
​
presion: velocidad: temperatura:
.jpg)
que es un variador de frecuencia
​
es un sistema para el control de la velocidad rotacional de un motor de corriente alterna (AC) por medio del control de la frecuencia de alimentación suministrada al motor. Un variador de frecuencia es un caso especial de un variador de velocidad. Los variadores de frecuencia son también conocidos como drivers de frecuencia ajustable (AFD), drivers de CA o microdrivers. Dado que la tensión (o voltaje) se hace variar a la vez que la frecuencia, a veces son llamados drivers VVVF (variador de voltaje variador de frecuencia).
​
caracteristicas:
​
1. Funciona a base de semiconductores controlados
2. Utiliza nada más la etapa de semiconductores en el arranque inicial. Cuando éste ya hizo el arranque, hace un “bypass” y el motor queda conectado por medio de los contactores de “bypass”.
3. Su aplicación principal es la reducción de la corriente de arranque, evitando así daños a la red y reduce el stress mecánico del motor. El arranque a baja velocidad es consecuencia del arranque suave, no implica control de velocidad.
4. Otra aplicación muy utilizada es la parada suave, muy utilizada en aplicaciones de bombeo para reducir golpes de ariete.
5. La mayoría de modelos incluye protecciones básicas y avanzadas.
​
donde se usa:
​
Los variadores de velocidad se emplean en una amplia gama de aplicaciones industriales, como en ventiladores y equipo de aire acondicionado, equipo de bombeo, bandas y transportadores industriales, elevadores, tornos y fresadoras.
-
Prensas mecánicas: Se evitan desperdicios de materiales al obtener arranques suaves y mediante velocidades bajas en el inicio de la tarea, se evitan los desperdicios de materiales.
-
Máquinas textiles: Para distintos tipos de materiales, inclusive para telas que no tienen un tejido simétrico se pueden obtener velocidades del tipo variable para conseguir telas especiales.
-
Ascensores y elevadores: Para obtener un arranque y parada suaves y podiendo obtener diferentes velocidades para aplicaciones distintas.
-
Cintas transportadoras: Puede regularse la velocidad de producción según el tipo de producto a transportar. También evita golpes al transportar materiales delicados como por ejemplo botellas y envases evitando la caída y rotura de estos.
​
​
Variador De Frecuencia
Danfoss Vlt Fc 51 1hp 3*380-480vac
VARIADOR DE FRECUENCIA DANFOSS VLT FC 51 2HP 3*200- 240VAC
VLT® MicroDrive FC51 0511,5kW, 3x 200-240V, Con freno dinámico, IP20, RFI A1+B1 redu; f.armónicos, Entrada de cables estándar, Sin adaptación, Tarjetas barnizadas, Sin interruptor de línea FC-051P1K5T2E20H3BXCXXXSXXX
132F0012
SE ENTREGA CON FACTURA LEGAL YA INCLUYE IVA
No incluye Panel de Control LCP
Variador De Frecuencia
Vacon 100 15hp 3*208-240vac Danfoss
​
Integración sencilla con la automatización de plantas gracias a la amplia gama de opciones de bus de campoAlta fiabilidad en entornos exigentes, como resultado del revestimiento barnizadoVida útil del convertidor de frecuencia ampliada gracias a los condensadores de filtro Sin necesidad de accesorios adicionales gracias a los filtros RFI y las bobinas de choque de CC integrados
​
​
Variador De Frecuencia
Siemens 2hp
Elemento electrónico industrial usado para aumentar o disminuir frecuencia (velocidad), en motores eléctricos.
Producto nuevo sin Caja
Entrada 2 fases 200-240v, s
salida de motor trifásico 1.5 kw 2hp.
Referencia: Simanics V20
​
​
Como programar un variador de frecuencia.
Un variador de frecuencia, también conocido como driver de frecuencia o variador de velocidad es un sistema para el control de la velocidad de giro en motores de corriente alterna mediante el control de la frecuencia de alimentación suministrada al motor.
Con este tipo de aparatos tenemos la posibilidad de regular la velocidad y sentido de giro del motor, el tiempo de arranque y proteger el motor.
​
​
​
Datos y características de un motor.
Un variador de frecuencia, también conocido como driver de frecuencia o variador de velocidad es un sistema para el control de la velocidad de giro en motores de corriente alterna mediante el control de la frecuencia de alimentación suministrada al motor.
Con este tipo de aparatos tenemos la posibilidad de regular la velocidad y sentido de giro del motor, el tiempo de arranque y proteger el motor.
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
​
¿QUE ES UN DISPLAY 7 SEGMENTOS?
El display 7 segmentos es un componente electrónico muy utilizado para representar visualmente números y letras, es de gran utilidad dado su simpleza para implementar en cualquier proyecto electrónico.
Esta compuesto por 7 dispositivos lumínicos(Led) que forman un “8”, de esta forma controlando el encendido y apagado de cada led, podremos representar el numero o letra que necesitamos.
DISPLAY 7 SEGMENTOS DE ANODO COMÚN Y CATODO COMÚN
Existen dos tipos de display de 7 segmentos, su principal diferencia es la conexión que debemos implementar para encenderlos, estos dos tipos se conocen como Anodo común y Catodo común.
En los 7 segmentos de Cátodo Común, el punto circuital en común para todos los Led es el Cátodo (Gnd), cero volt, Mientras que el Ánodo común el punto de referencia es Vcc (5 volt).
Teniendo en cuenta estas consideraciones la forma de encender los led debe realizase de diferente manera en función de que elemento tengamos (Ánodo o Cátodo común).
Cada Led trabaja con tensiones y corrientes bajas por lo tanto se pueden conectar directamente a compuertas lógicas o pines de salida de un micro controlador, igualmente siempre es recomendable para aumentar la vida util de los mismos, conectarle una resistencia en serie entre el pin de salida del micro controlador y el de entra del 7 segmentos, la intensidad lumínica en este caso dependerá del valor de la resistencia agregada.

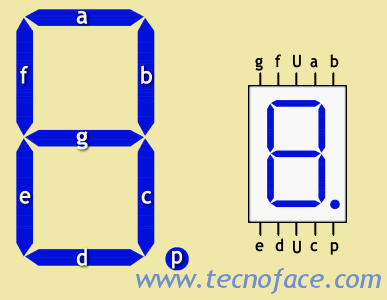

Cada uno de los segmentos que forman la pantalla están marcados con siete primeras letras del alfabeto ('a'-'g'), y se montan de forma que permiten activar cada segmento por separado, consiguiendo formar cualquier dígito numérico. A continuación se muestran algunos ejemplos:
-
Si se activan o encienden todos los segmentos se forma el número "8".
-
Si se activan sólo los segmentos: "a, b, c, d, e, f," se forma el número "0".
-
Si se activan sólo los segmentos: "a, b, g, e, d," se forma el número "2".
-
Si se activan sólo los segmentos: "b, c, f, g," se forma el número "4".
​
codigo
​
​
​
const int ledPIN = 9;
void setup() {
Serial.begin(9600); //iniciar puerto serie
pinMode(ledPIN , OUTPUT); //definir pin como salida
}
void loop(){
digitalWrite(ledPIN , HIGH); // poner el Pin en HIGH
delay(1000); // esperar un segundo
digitalWrite(ledPIN , LOW); // poner el Pin en LOW
delay(1000); // esperar un segundo
}
​
El LM35 es un circuito electrónico sensor que puede medir temperatura. Su salida es analógica, es decir, te proporciona un voltaje proporcional a la temperatura. El sensor tiene un rango desde −55°C a 150°C. Su popularidad se debe a la facilidad con la que se puede medir la temperatura. Incluso no es necesario de un microprocesador o microcontrolador para medir la temperatura. Dado que el sensor LM35 es analógico, basta con medir con un multímetro, el voltaje a salida del sensor.
Para convertir el voltaje a la temperatura, el LM35 proporciona 10mV por cada grado centígrado. También cabe señalar que ese sensor se puede usar sin offset, es decir que si medimos 20mV a la salida, estaremos midiendo 2°C.
14 de junio de 2019
TALLER EN CLASE
1. Si el objetivo del proyecto del siguiente año (requisito para aprobar electricidad del grado 11) es realizar algo útil y productivo para la comunidad del colegio o para el mismo taller, le gustaría trabajar en cuál de los 3 proyectos que se presentaron en la muestra del taller? Le gustaría trabajar en otro proyecto? Cuál?
​
R//si trabajo en los proyectos presentados este año me gustaría trabajar en el dispensador de toallas higiénicas mejorando lo implementado.
si no hacer una cinta transportadora que prepare bebidas en polvo para la cafetería.
2. Si el objetivo del proyecto del siguiente año (requisito para aprobar electricidad del grado 11) es realizar algo relacionado con electricidad y electrónica, pero con finalidad libre o abierta, en qué proyecto le gustaría trabajar?
​
R// me gustaría trabajar en una casa doméstica programable implementando distintos elementos de programación.
o un braso robotico autónomo.
​
3. Qué es el examen de la educación media Saber 11°?
​
R//El examen de estado de la educación media, Saber 11°, es una prueba la cual demuestra el nivel estudiantil mediante una calificación negral de todas las materias a evaluar
4. Para qué sirve el examen de la educación media Saber 11°?
​
R//el examen saber 11 sirve para obtener resultados oficiales que les permitan a los estudiantes ingresar a la educación superior o universitaria.
​
5. Una vez finalice sus estudios en el colegio, en cuál o cuáles áreas estaría interesado en saber más o estar involucrado? Áreas: Artes integradas, ciencias naturales y exactas, ciencias de la administración, salud, ciencias sociales y económicas, humanidades, ingeniería, educación y pedagogía, otra (cuál?)
​
R//estoy interesado en el área de ingeniería mas específicamente en el campo de electromecánica.
​
6. Mencione en este momento, la primera y segunda opción de su carrera a estudiar una vez se gradúe del colegio.
​
R//mi primera opción seria la ingeniería electromecánica y la segunda es la neurología o alergologia.
​
7. Cuál es el puntaje del icfes mínimo para inscribirse a sus dos carreras en las siguientes universidades: Universidad del Valle, Icesi, autónoma de occidente y santiago de Cali.
​
R// mecatronica
universidad autonoma de occidente : obtener un puntaje global minimo de 250
​
medicina
universidad icesi: Obtener un puntaje global mínimo de 330
universidad santiago de cali: obtener un puntaje global minimo de 300
​
8. Realice una tabla donde se vea el costo de cada semestre y el costo total de la carrera (10 semestres ?) de las dos carreras del punto anterior, en la universidad Icesi, autónoma de occidente y santiago de Cali.
​
R// univesidad autonoma mecatronica
costo del semestre $ 7.033.000
costo de toda la carrera$ 70.330.000
​
univercidad santiago de cali
costo del semestre $ 18.030.000
costo total de la csrrera $216.396.000
​
9. Escoja una universidad entre las 3 anteriores, y suponga que el semestre de la universidad en total son 4 meses. Suponga que usted va a ir a la universidad sólo 3 días a la semana. Si usted se va en mío a la universidad, calcule: el valor de su transporte de 1 semana, de 1 mes, de un 1 semestre, de su carrera.
Suponga que usted va a almorzar en la universidad los 3 días de la semana que asiste. Calcule: el valor de su almuerzo de 1 semana, de 1 mes, de un 1 semestre, de su carrera.Organizar todo en una tabla.
Calcule el valor total de costo de un semestre (matrícula, transporte, almuerzo). Calcule el valor total de la carrera.
​
